您当前的位置:首页 > 成果展示 > 建筑、基坑,边坡第三方独立监测建筑、基坑,边坡第三方独立监测

二、建筑、基坑,边坡第三方独立监测 Monitoring of buildings, foundation trenches, side slopes


发布日期:2012-10-29



1、江门市世贸广场基坑工程 World Trade Square foundation pit

       项目位于江门市东华路与迎宾路交叉处,基坑开挖深度为 6.35~7.15m,设计2层地下车库。为满足施工安全管理需要,实时诊断基坑工程在施工过程中支护结构、边坡变形、周边建筑物(古庙)、建设范围内地下管线(尤其是大规模供水管线)的变形情况,测定变形大小,分析变形规律,实现为施工提供安全指导。据此目的,我院对该基坑项目支护结构、周边建筑物(古庙)、建设范围内地下管线(尤其是大规模供水管线)进行变形监测,同时结合基坑支护结构受力监测、地下水位影响,多专业融合分析,对工程安全提供实时数据和报告。根据施工设计及业主要求,初定监测周期约9个月,监测期次不低于80期。

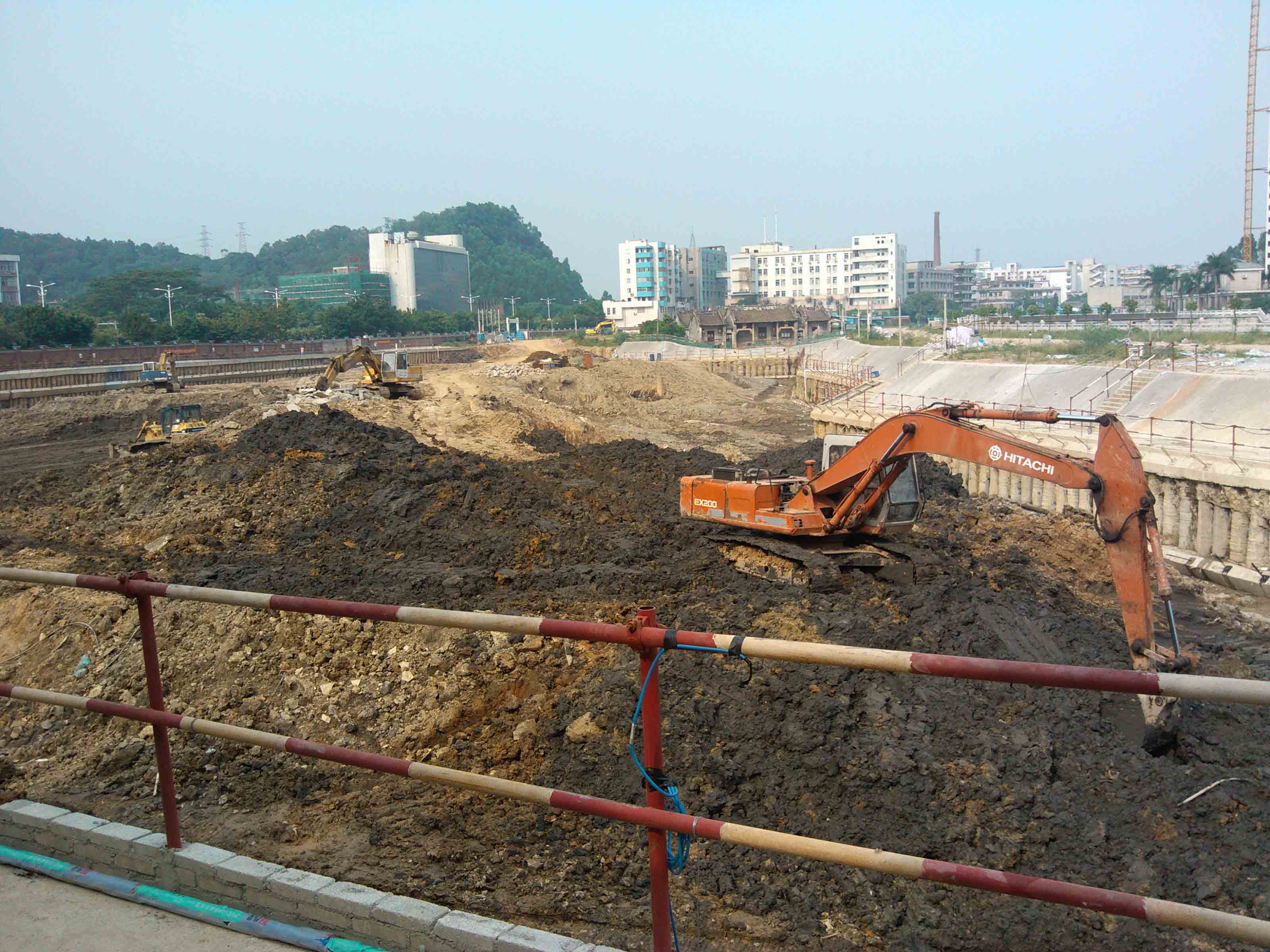

世贸广场基坑全景图

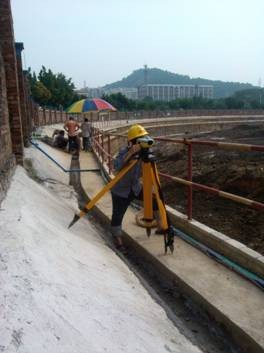

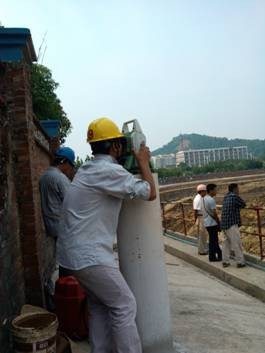

   支护结构水平位移监测                                                        支护结构垂直位移监测

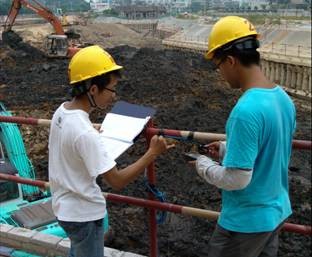

 支护结构深层水平位移监测

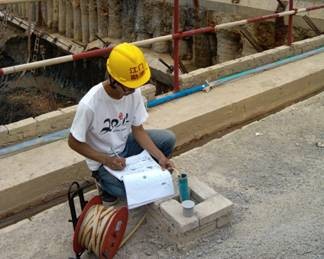

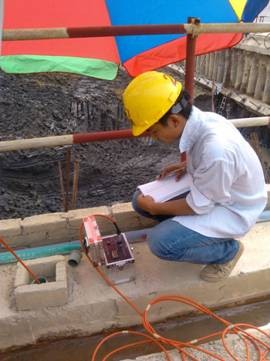

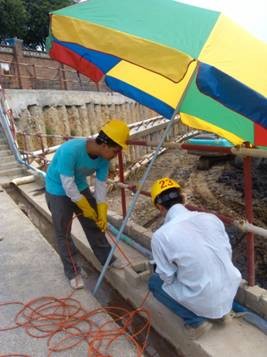

    水位监测                                                                            锚索应力监测



 2、五邑大学北区教学主楼基坑

       Wuyi University Northern Area main teaching building foundation pit

        五邑大学北区教学主楼位于江门市五邑大学校园内, 建设规模:47000平方米,楼高为89米,地下一层,地上22层框架建筑,基坑从开挖至回填工期约两个月,总工期为455个日历天,基坑开挖约68 ×30米,深度约5米,施工地北边紧接伍舜德楼,东边临黄浩川楼,西边临马兰芳楼。开挖场地地下水位相对较浅,地下水丰富。结合现场情况和业主要求,对工程施工期间进行垂直位移,建筑物测斜和裂缝、地下水位监测。设计监测41期。

        基坑及主体建筑施工过程中,对主体建筑物和周边的建筑物均要做好沉降变形监测工作,监测建筑物裂缝和地下水位变化情况,制定合理周到的监测方案,实行动态设计和信息化施工,以确保基坑及周边建(构)筑物的安全和主体建筑施工的顺利进行。

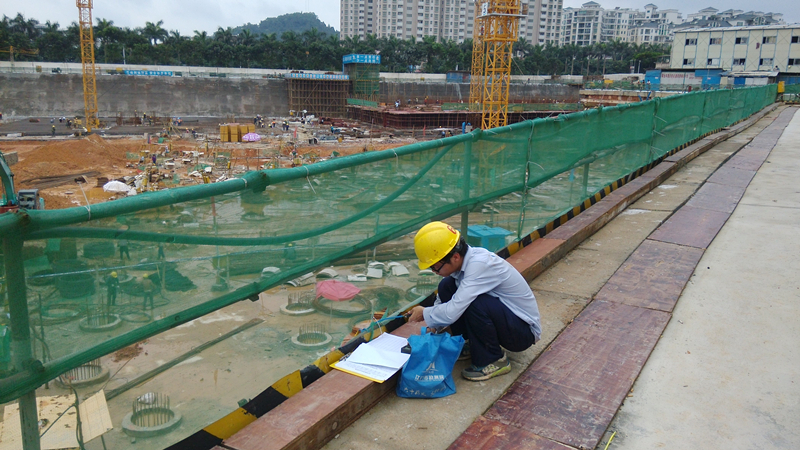

          现场水位监测作业







3、鹤山半岛花园边坡监测 Heshan Peninsula Garden slope monitoring

       项目位于鹤山市沙坪镇,九江大桥西侧。山坡地段开发房地产项目,边坡总长约1200米,应业主要求,对其中约400米边坡进行为期5年的变形监测。监测内容包括坡顶水平位移监测、坡顶垂直位移监测、边坡锚杆应力监测;数据处理内容包括:变形监测基准网观测和数据平差,数据安全检查及数据预警,每期监测数据处理和平差,累计观测数据分析和图表说明,阶段性监测数据处理及报告撰写,总结性监测数据处理及报告撰写等。本监测项目为该边坡的施工管理、运营管理提供必要的诊断数据,为边坡变化提供过程数据,从而确保边坡安全。

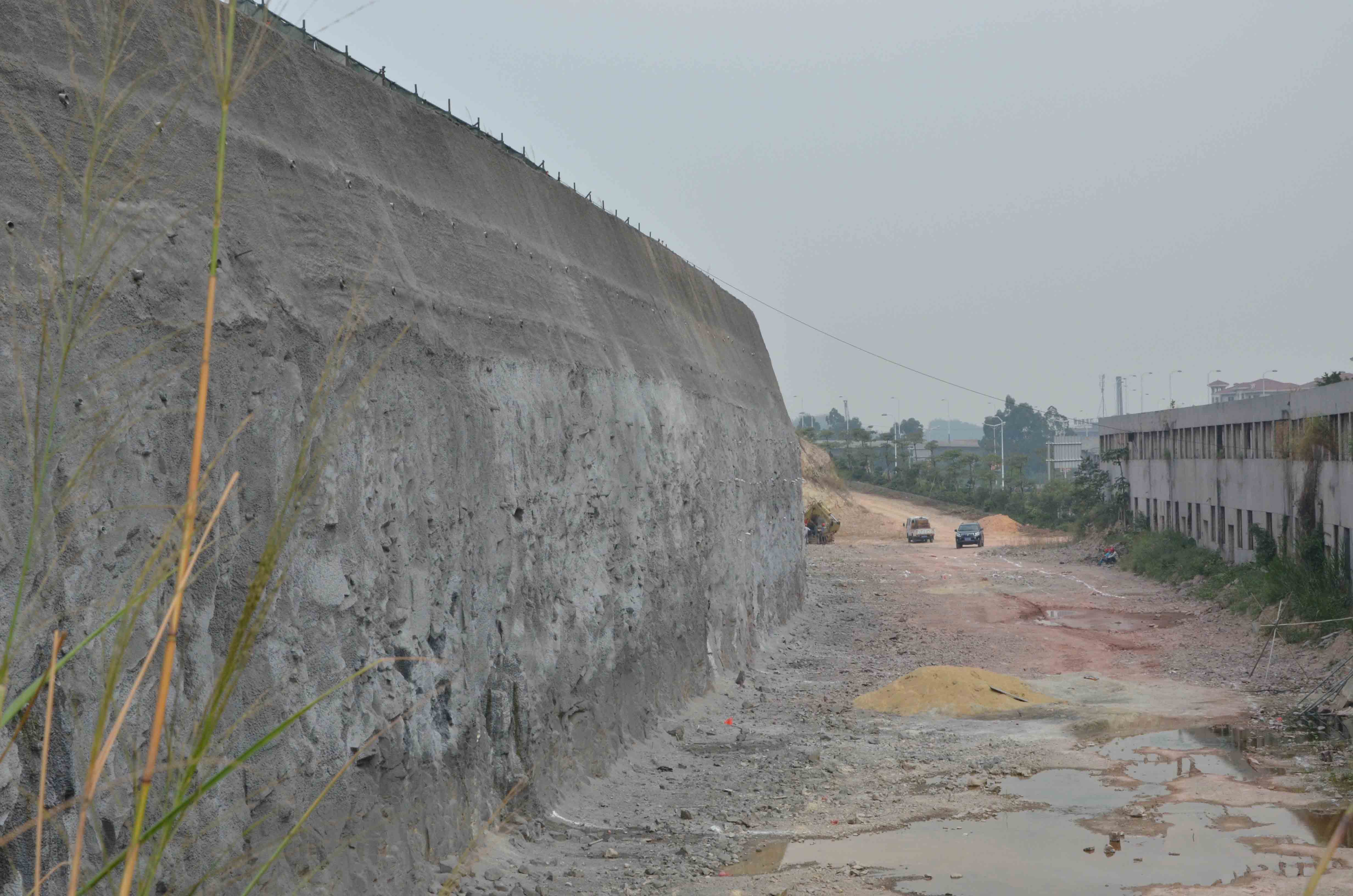

鹤山半岛边坡全景

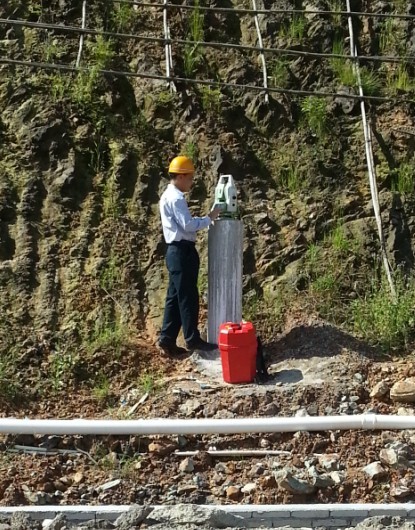

水平位移监测



4、江门市星汇名庭三期基坑工程  Xinghui Courtyard (phase 3) foundation pit

        项目位于江门市蓬江区北环路,拟建两层地下室。工程于2013年6月14日开始,预计2013年10月底结束,基坑开挖深度约为3.30-4.40m。为了使基坑工程安全地进行,我院对基坑进行安全监测,及时了解基坑支护结构本身的受力和变位情况,同时密切关注基坑周围建筑物(小学)及周边地下管线的变位情况,对基坑开挖过程进行动态监测。开展监测项目包括:支护结构及坡顶水平位移监测、支护结构及坡顶竖向位移(沉降)监测、周边地表竖向变形监测、地下水位观测点监测、临近建筑竖向位移监测、临近建筑裂缝监测。监测数据不仅确保基坑工程的安全和质量,而且可以为信息化施工提供依据和参数。

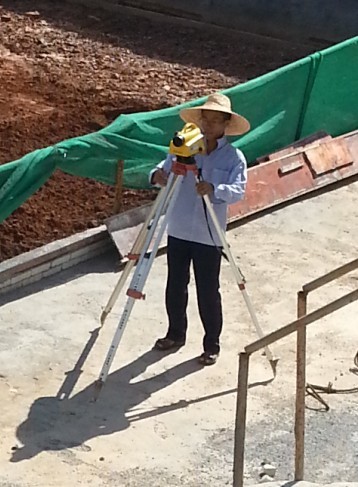

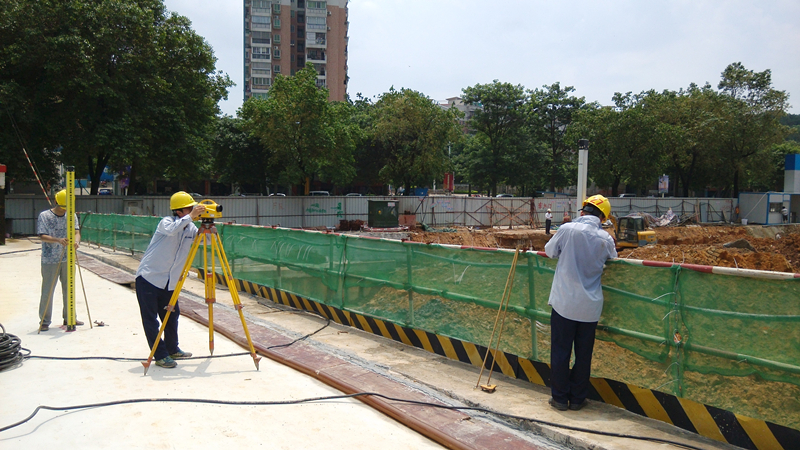

           垂直位移监测                                                                           水平位移监测



星汇名庭基坑全景



5、御峰雅苑(白石5号地)基坑工程 Yufeng Residential quarters foundation pit

        本工程项目场地位于江门市港口二路与发展大道交汇处西北隅,拟建建筑物包括:住宅楼(27F)4幢、办公楼(26F)1幢、公寓楼(26F)3幢及2F商业裙楼,设有两层地下室,钢筋混凝土框架剪力墙结构,基础型式为分区采用天然地基浅基础和桩基础。



全景图

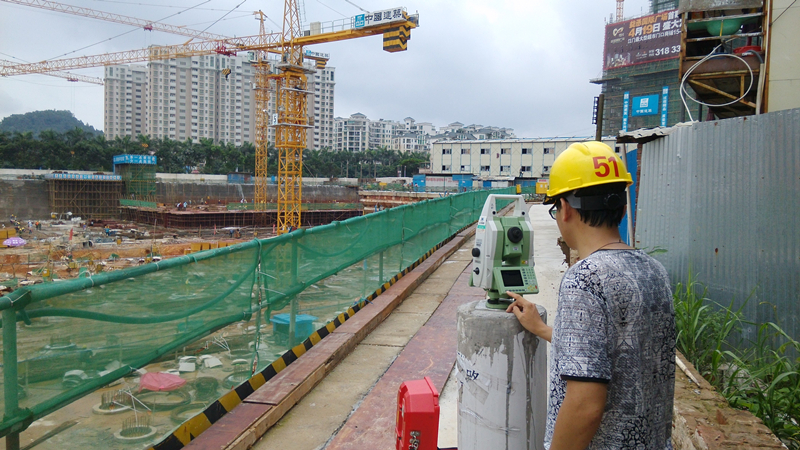

垂直位移监测



水平位移监测



水位监测
